Troldtekt® Plus

Typy paneli

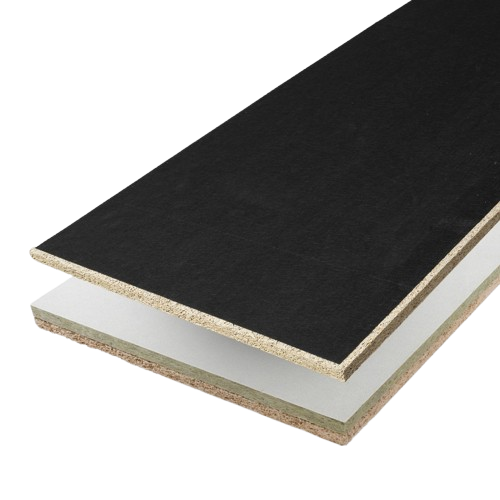

• Dwuwarstwowy panel akustyczny
• Warianty: Panele akustyczne Troldtekt o grubości 15, 25 lub 35 mm mogą być stosowane z wełną mineralną o grubości 20 lub 40 mm albo z cienką warstwą flizeliny akustycznej

Właściwości akustyczne

• Klasa pochłaniania dźwięku: Do klasy A
• Współczynnik pochłaniania dźwięku (αw): Do 1.00 (w zależności od konfiguracji)
• Pomiary akustyczne
• Kalkulator akustyki

Właściwości ogniowe

• Reakcja na ogień: B-s1,d0 (EN 13501-1:2018)
• Odporność ogniowa: K₁10/K₂10 — Zgodnie z EN 13501-2:2023
• Klasa okładziny: K₁10/B-s1,d0

  (Okładzina klasy 1)

Wymiary i waga

• Szerokość: 600 mm
• Długości: 600 mm 1,200 mm
• Grubości*: 15 mm (15 mm + flizelina akustyczna) 25 mm (25 mm + flizelina akustyczna) 35 mm (35 mm + flizelina akustyczna) 45 mm (25+20 mm wełna mineralna) 55 mm (35+20 mm wełna mineralna) 65 mm (25+40 mm wełna mineralna) 75 mm (35+40 mm wełna mineralna) *Warstwa podkładowa jest przycinana na wymiar i cofnięta od krawędzi panelu, tak aby pasowała między profile lub drewniane listwy.

Kg/m² (w zależności od struktury i grubości):

Tolerancje [mm]

• Długość: > 1,250: ± 2.0 ≤ 1,250: ± 1.0
• Szerokość: ± 1.0
• Grubość: Długość > 1,250: ± 2.0 Długość ≤ 1,250: ± 1.0
• Prostopadłość: ± ≤ 2

Dodatkowe właściwości

• Odporność na uderzenia: Certyfikat odporności na uderzenia piłką dla paneli 35 mm: 1A
• Substancje: Chlorki: ≤ 0.06% Formaldehyd: Klasa E1 (brak mierzalnej emisji formaldehydu)
• Klimat wewnętrzny: Troldtekt posiada etykietę klimatu wewnętrznego w najlepszych kategoriach dotyczących odgazowywania i emisji cząstek. Odgazowywanie: 10 dni Emisja cząstek: Niska
• Normy: Deklarowane zgodnie z: EN 13168:2012+A1:2015 EN 13964:2014

Kolory

• Naturalne drewno
• Naturalny szary (FUTURECEM)
• Gliniany 210 (FUTURECEM)
• Biały 101 (FUTURECEM)
• Szary 202 (FUTURECEM)
• Szary 208 (FUTURECEM)
• Czarny 207 (FUTURECEM)
• Kolory niestandardowe (FUTURECEM)

Struktury

• Struktura Fine 1.5 mm
• Struktura Ultrafine 1.0 mm
• Struktura Extreme fine 0.5 mm

Troldtekt Plus z Wełną Mineralną

• Warstwa podkładowa jest przycinana na wymiar i cofnięta od krawędzi panelu, tak aby pasowała między profile lub drewniane listwy.

Montaż na wkręty

•
  Przykręcane bezpośrednio do drewnianych łat*

  Profile krawędziowe: K0 (krawędź kwadratowa) K5 (faza 5 mm) K11 (faza 11 mm) K0-U (krawędź kwadratowa z rowkiem U) K5-F (z felcem) K5-FU (z felcem do zakładki)
  *Drewniane łaty dla Troldtekt Plus 25+40 mm i 35+40 mm muszą mieć wymiary co najmniej 45 x 95 mm.
•
  Montaż na wkręty w podwieszanym systemie profili C60 (dwie warstwy profili: główne i instalacyjne)*

  Profile krawędziowe: K0 (krawędź kwadratowa)* K5 (faza 5 mm) K11 (faza 11 mm) K0-U (krawędź kwadratowa z rowkiem U) K5-F (z felcem) K5-FU (z felcem do zakładki)
  *Troldtekt Plus 25+40 mm i 35+40 mm nie mogą być stosowane razem z dwuwarstwowym systemem profili stalowych C60. Zamiast tego należy użyć profili C60 jako zawieszeń jednowarstwowych z szybkozłącznymi wspornikami/regulowanymi wspornikami (w tym drugim przypadku odległość zawieszenia musi wynosić co najmniej 45 mm).
•
  Montaż na wkręty w systemie profili C60 podwieszanym za pomocą szybkozłącznych wsporników (nie system, tylko pojedyncza warstwa)*

  Profile krawędziowe: K0 (krawędź kwadratowa)* K5 (faza 5 mm) K11 (faza 11 mm) K0-U (krawędź kwadratowa z rowkiem U) K5-F (z felcem) K5-FU (z felcem do zakładki)
  *Troldtekt Plus 25+40 mm i 35+40 mm nie mogą być stosowane razem z dwuwarstwowym systemem profili stalowych C60. Zamiast tego należy użyć profili C60 jako zawieszeń jednowarstwowych z szybkozłącznymi wspornikami/regulowanymi wspornikami (w tym drugim przypadku odległość zawieszenia musi wynosić co najmniej 45 mm).
•
  Montaż na wkręty w systemie profili C60 podwieszanym za pomocą regulowanych wsporników (nie system, tylko pojedyncza warstwa)*

  Profile krawędziowe: K0 (krawędź kwadratowa)* K5 (faza 5 mm) K11 (faza 11 mm) K0-U (krawędź kwadratowa z rowkiem U) K5-F (z felcem) K5-FU (z felcem do zakładki)
  *Troldtekt Plus 25+40 mm i 35+40 mm nie mogą być stosowane razem z dwuwarstwowym systemem profili stalowych C60. Zamiast tego należy użyć profili C60 jako zawieszeń jednowarstwowych z szybkozłącznymi wspornikami/regulowanymi wspornikami (w tym drugim przypadku odległość zawieszenia musi wynosić co najmniej 45 mm).

Montaż z ukrytymi wspornikami KN

•
  Ukryte wsporniki KN montowane bezpośrednio na drewnianych łatach

  Profile krawędziowe: K0-N K5-N K11-N
•
  Ukryte wsporniki KN montowane na podwieszanym systemie profili C60*

  Profile krawędziowe: K0-N K5-N K11-N
  *Troldtekt Plus 25+40 mm i 35+40 mm nie mogą być instalowane z ukrytymi wspornikami KN na podwieszanym systemie profili C60.

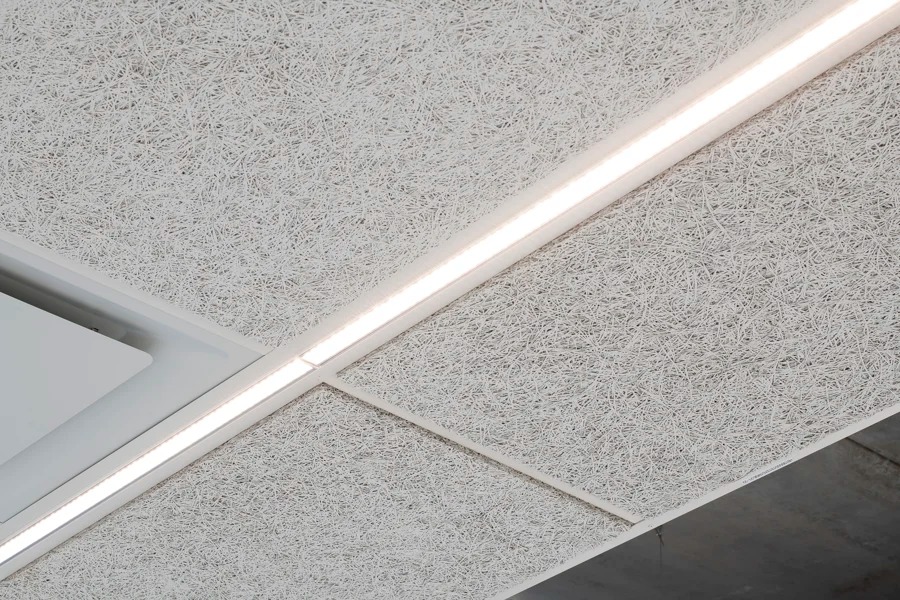

Montaż w systemie profili T

•
  Demontowalny montaż na podwieszanym, widocznym systemie profili T24

  Profile krawędziowe: K0-S K0-FS K5-FS(*)** K0-SB
•
  Demontowalny montaż na podwieszanym, widocznym systemie profili T35

  Profile krawędziowe: K0-S K0-FS K5-FS
•
  Troldtekt do demontowalnego montażu w podwieszanym, ukrytym systemie profili T35

  Wykończenie krawędzi: K5-FN*
  *W przypadku montażu w podwieszanych, ukrytych profilach T35, wykończenie krawędzi panelu różni się na krótszych i dłuższych bokach.
•
  Demontowalny montaż w widocznych, podłużnych profilach T35

  Profile krawędziowe: K0-S K0-FS(*)** K5-FS(*)**
  *W przypadku montażu w widocznych, podłużnych profilach T35, wykończenie krawędzi panelu różni się na krótszych i dłuższych bokach.
  **Panele 600 x 600 mm nie są kompatybilne z widocznymi, podłużnymi profilami T35.
