Akustyka

DALHEM PANEL

Komfort akustyczny dopasowany do wnętrza

System Dalhem Ribba umożliwia uzyskanie wysokiej skuteczności pochłaniania dźwięku dzięki połączeniu drewnianych listew z odpowiednio dobraną warstwą materiału dźwiękochłonnego. W zależności od konfiguracji systemu możliwe jest osiągnięcie współczynnika pochłaniania dźwięku nawet αw = 0,90 (Klasa A).

Szczegółowe parametry akustyczne dla ścian i sufitów znajdują się w rozwijanych tabelach poniżej.

Parametry uzyskano dla konfiguracji badanych przez producenta z zastosowaniem wełny mineralnej. Parametry akustyczne określono na podstawie badań zgodnych z normami EN ISO 354 oraz klasyfikacji EN ISO 11654.

Parametry akustyczne – Ściany

Konfiguracja systemu	Odstęp między listwami	Wełna mineralna	αw	Klasa
Listwa 38 mm	12 mm	40 mm	0,65	C
Listwa 38 mm	12 mm	50 mm	0,70	C
Listwa 38 mm	22 mm	40 mm	0,80	B
Listwa 38 mm	22 mm	40 mm	0,80	B
Listwa 38 mm	32 mm	50 mm	0,80	B
Listwa 38 mm	62 mm	40 mm	0,85	B
Listwa 38 mm	62 mm	50 mm	0,85	B

Parametry akustyczne – Sufity

Konfiguracja systemu	Odstęp między listwami	Wełna mineralna	αw	Klasa
Listwa 38 mm	12 mm	20 mm	0,70	C
Listwa 38 mm	22 mm	20 mm	0,80	B
Listwa 38 mm	32 mm	20 mm	0,85	B
Listwa 38 mm	42 mm	20 mm	0,85	B
Listwa 38 mm	52 mm	20 mm	0,85	B
Listwa 38 mm	62 mm	20 mm	0,90	A
Listwa 38 mm	12 mm	40 mm	0,65	C
Listwa 38 mm	22 mm	40 mm	0,75	C
Listwa 38 mm	12 mm	20 mm	0,70	C
Listwa 38 mm	22 mm	20 mm	0,90	A
Listwa 38 mm	32 mm	20 mm	0,90	A
Listwa 38 mm	62 mm	20 mm	0,90	A
Listwa 38 mm	12 mm	40 mm	0,65	A
Listwa 38 mm	12 mm	40 mm	0,65	A

Szczegółowe wyniki pomiarów – Ściany (125–4000 Hz)

Typ	Odstęp	Powierzchnia otwarta	αw	125 Hz	250 Hz	500 Hz	1000 Hz	2000 Hz	4000 Hz	Wełna mineralna	Całkowita głębokość
Dalhem Ribba	12 mm	24,0%	0,65	0,26	0,42	0,58	0,76	0,68	0,72	40 mm	62 mm
Dalhem Ribba	12 mm	24,0%	0,70	0,33	0,51	0,64	0,79	0,65	0,69	50 mm	72 mm
Dalhem Ribba	22 mm	36,7%	0,80	0,30	0,80	0,95	0,80	0,75	0,70	40 mm	68 mm
Dalhem Ribba	22 mm	36,7%	0,80	0,28	0,59	0,91	0,87	0,75	0,67	50 mm	72 mm
Dalhem Ribba	32 mm	45,7%	0,80	0,28	0,63	0,98	0,90	0,80	0,63	50 mm	72 mm
Dalhem Ribba	62 mm	62,0%	0,85	0,18	0,60	1,01	0,97	0,87	0,72	40 mm	62 mm
Dalhem Ribba	62 mm	62,0%	0,85	0,25	0,73	1,02	0,94	0,84	0,69	50 mm	72 mm

Listwa 38 mm. Przeznaczenie: okładzina ścienna.

Szczegółowe wyniki pomiarów – Sufity (125–4000 Hz)

Typ	Odstęp	Powierzchnia otwarta	αw	125 Hz	250 Hz	500 Hz	1000 Hz	2000 Hz	4000 Hz	Wełna mineralna	Pustka powietrzna	Całkowita głębokość
Dalhem Ribba	12 mm	24,0%	0,70	0,41	0,74	0,86	0,79	0,59	0,59	20 mm	180 mm	200 mm
Dalhem Ribba	22 mm	36,7%	0,80	0,37	0,76	0,91	0,88	0,79	0,66	20 mm	180 mm	200 mm
Dalhem Ribba	32 mm	45,7%	0,85	0,37	0,73	0,93	0,91	0,87	0,64	20 mm	180 mm	200 mm
Dalhem Ribba	42 mm	52,5%	0,85	0,39	0,73	0,93	0,92	0,91	0,66	20 mm	180 mm	200 mm
Dalhem Ribba	52 mm	57,8%	0,85	0,38	0,73	0,92	0,93	0,91	0,66	20 mm	180 mm	200 mm
Dalhem Ribba	62 mm	62,0%	0,90	0,35	0,72	0,95	0,92	0,91	0,70	20 mm	180 mm	200 mm
Dalhem Ribba	12 mm	24,0%	0,65	0,18	0,50	0,68	0,59	0,84	0,92	40 mm	160 mm	200 mm
Dalhem Ribba	22 mm	36,7%	0,75	0,45	0,78	0,91	0,87	0,72	0,63	40 mm	160 mm	200 mm
Dalhem Ribba	12 mm	24,0%	0,70	0,40	0,75	0,92	0,89	0,65	0,59	20 mm	180 mm	200 mm
Dalhem Ribba	22 mm	36,7%	0,90	0,39	0,75	0,94	0,96	0,89	0,70	20 mm	180 mm	200 mm
Dalhem Ribba	32 mm	45,7%	0,90	0,37	0,73	0,94	0,96	0,97	0,70	20 mm	180 mm	200 mm
Dalhem Ribba	62 mm	62,0%	0,90	0,38	0,70	0,91	0,95	0,96	0,78	20 mm	180 mm	200 mm
Dalhem Ribba	12 mm	24,0%	0,65	0,20	0,80	1,00	0,75	0,55	0,55	40 mm	58 mm	98 mm
Dalhem Ribba	12 mm	24,0%	0,65	0,05	0,25	0,80	1,00	0,85	0,45	40 mm	42 mm	82 mm

Listwa 38 mm. Przeznaczenie: sufit podwieszany.

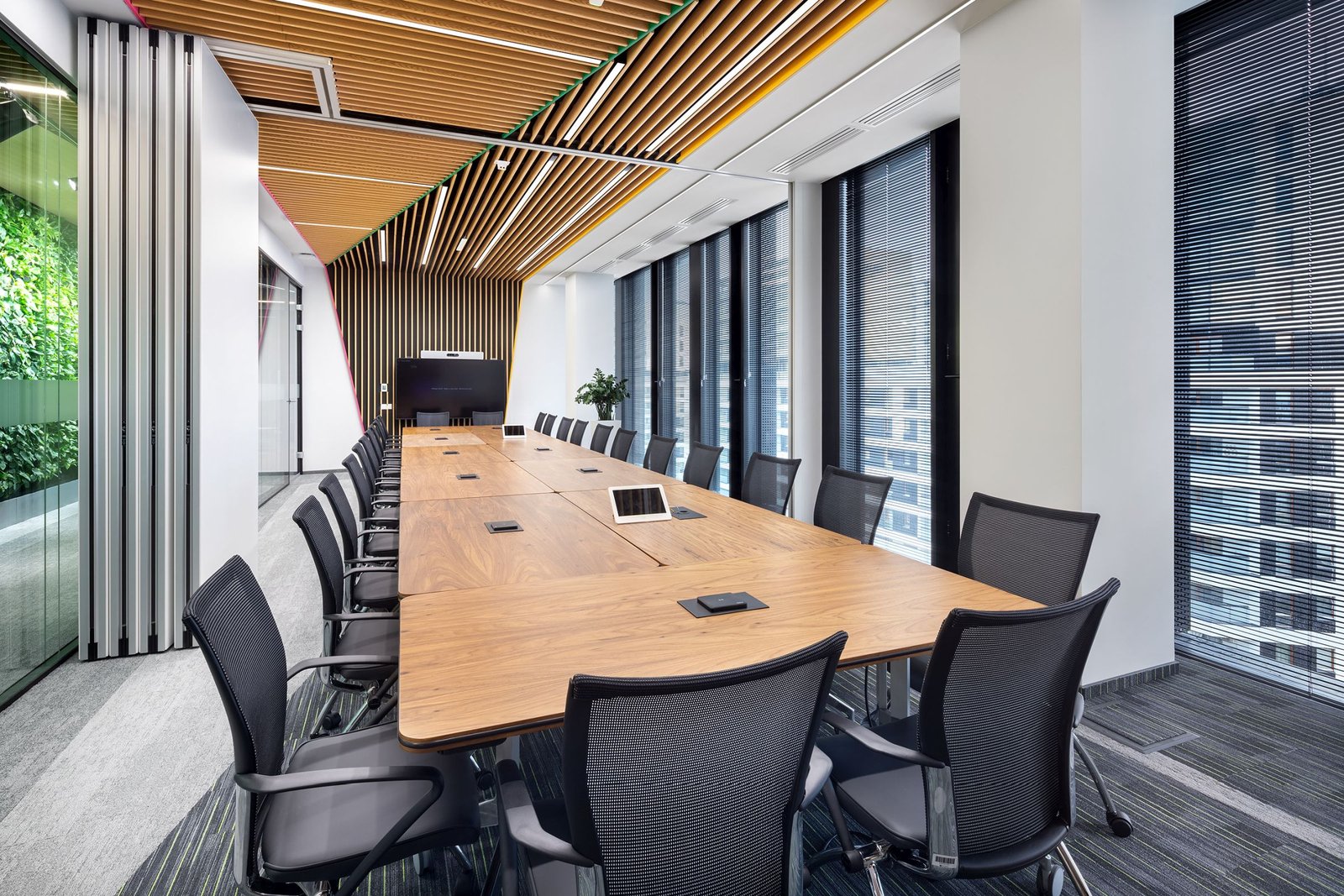

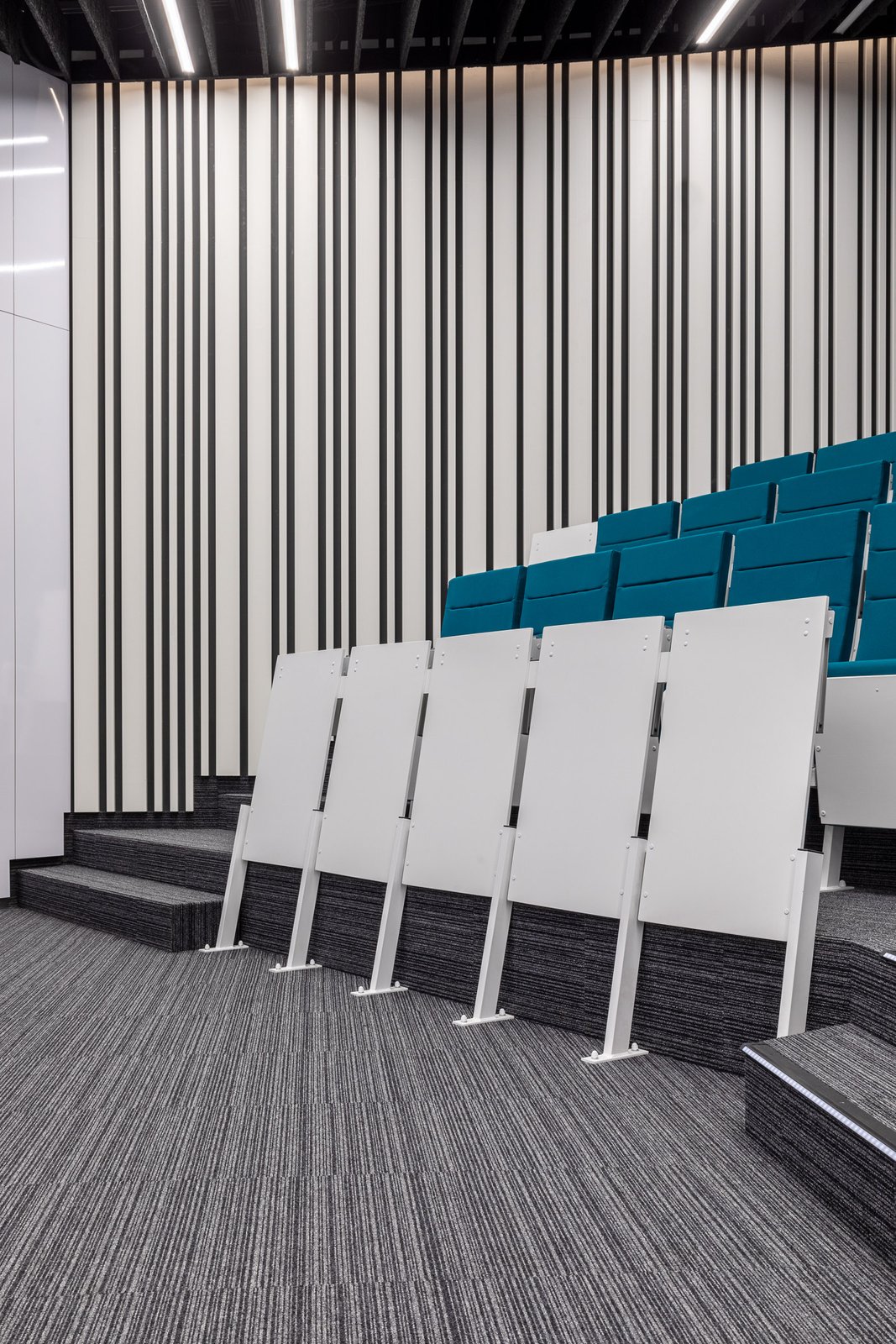

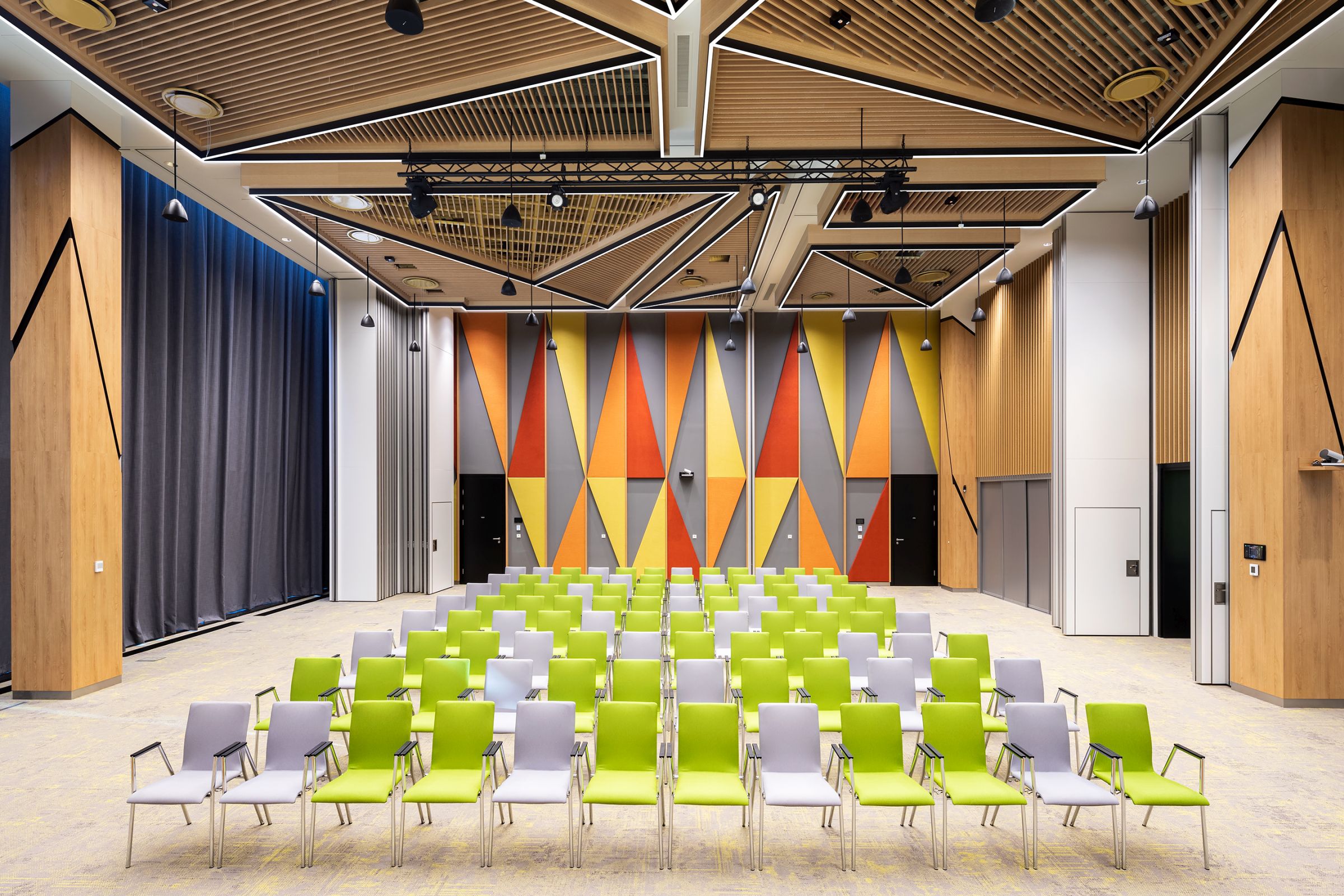

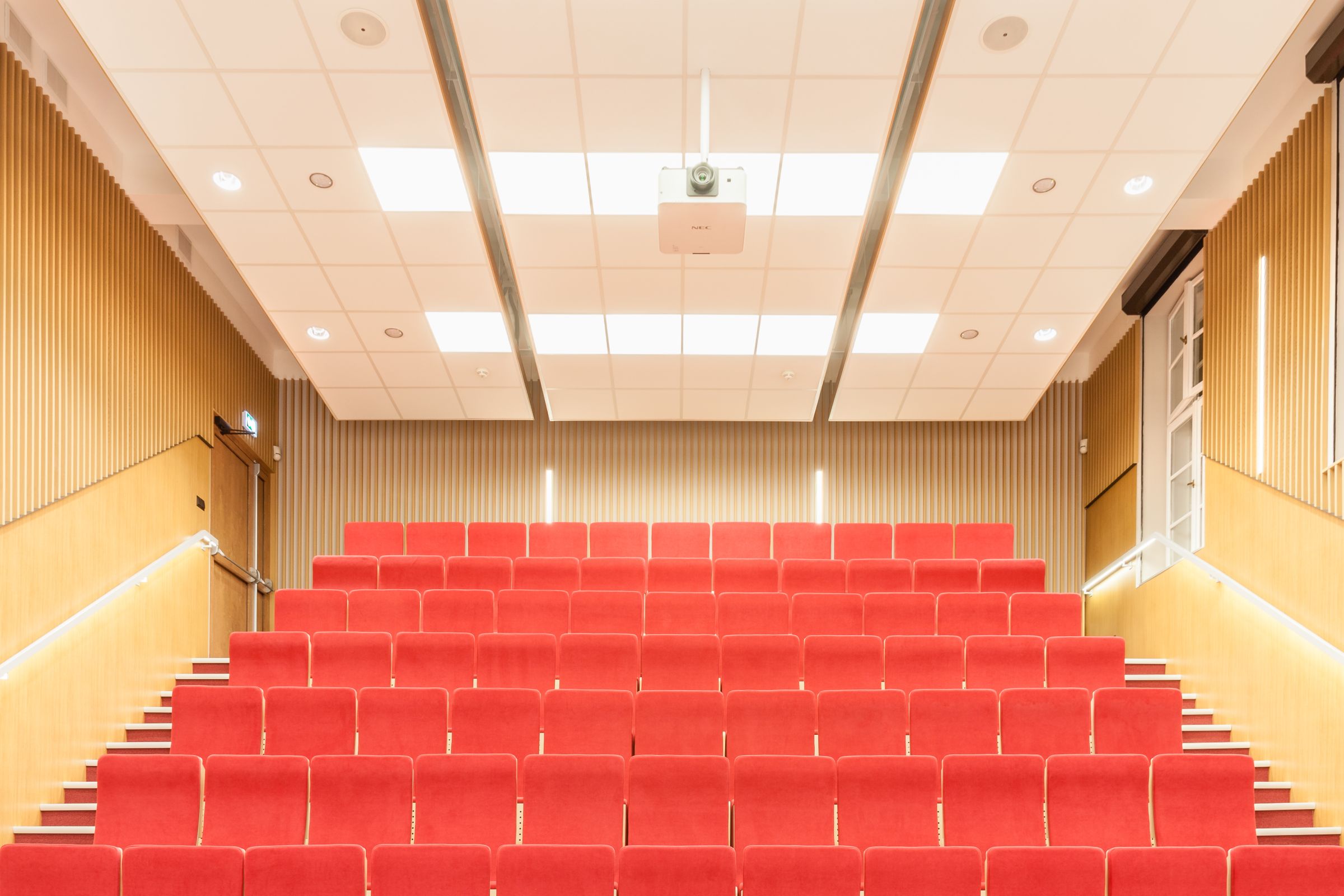

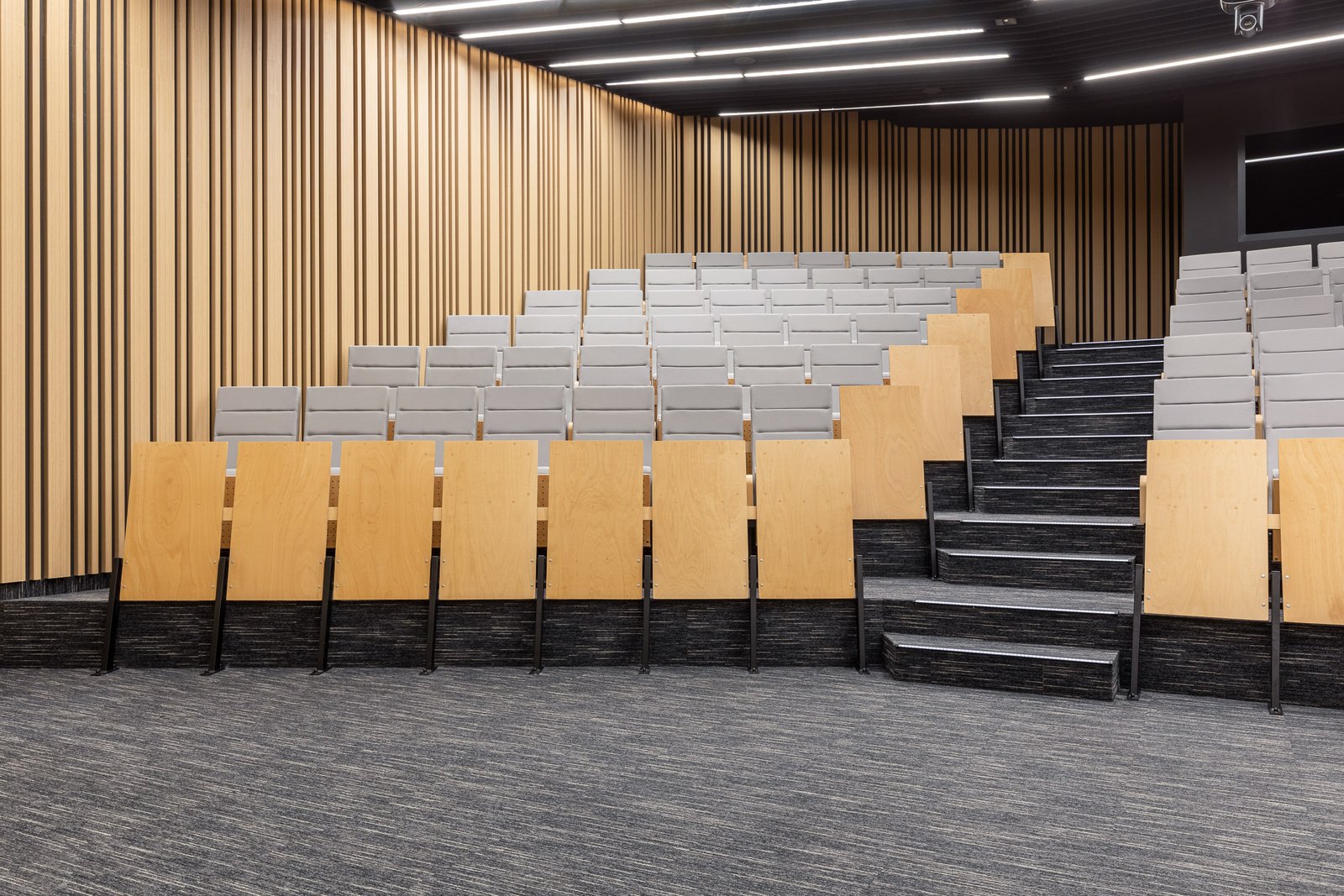

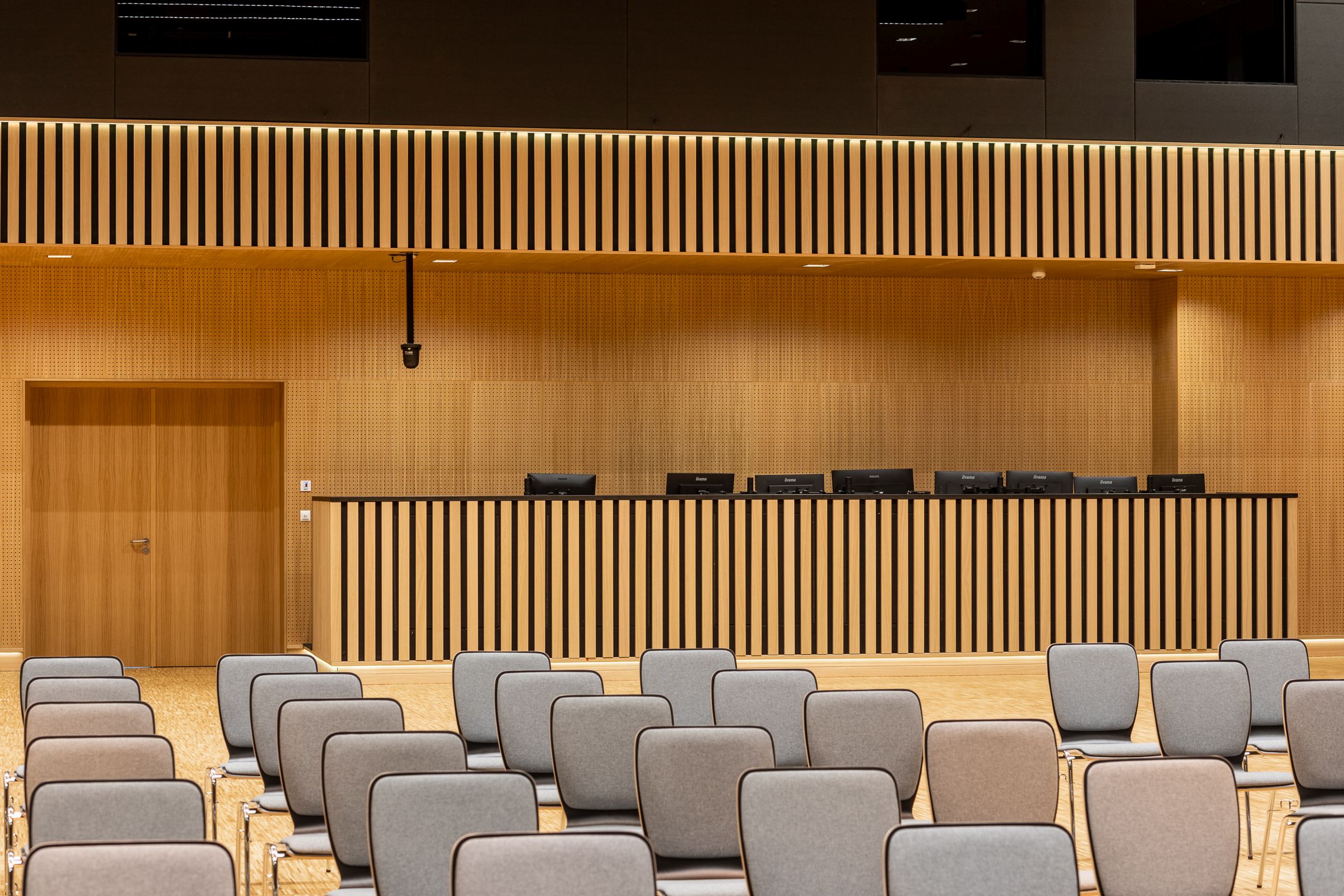

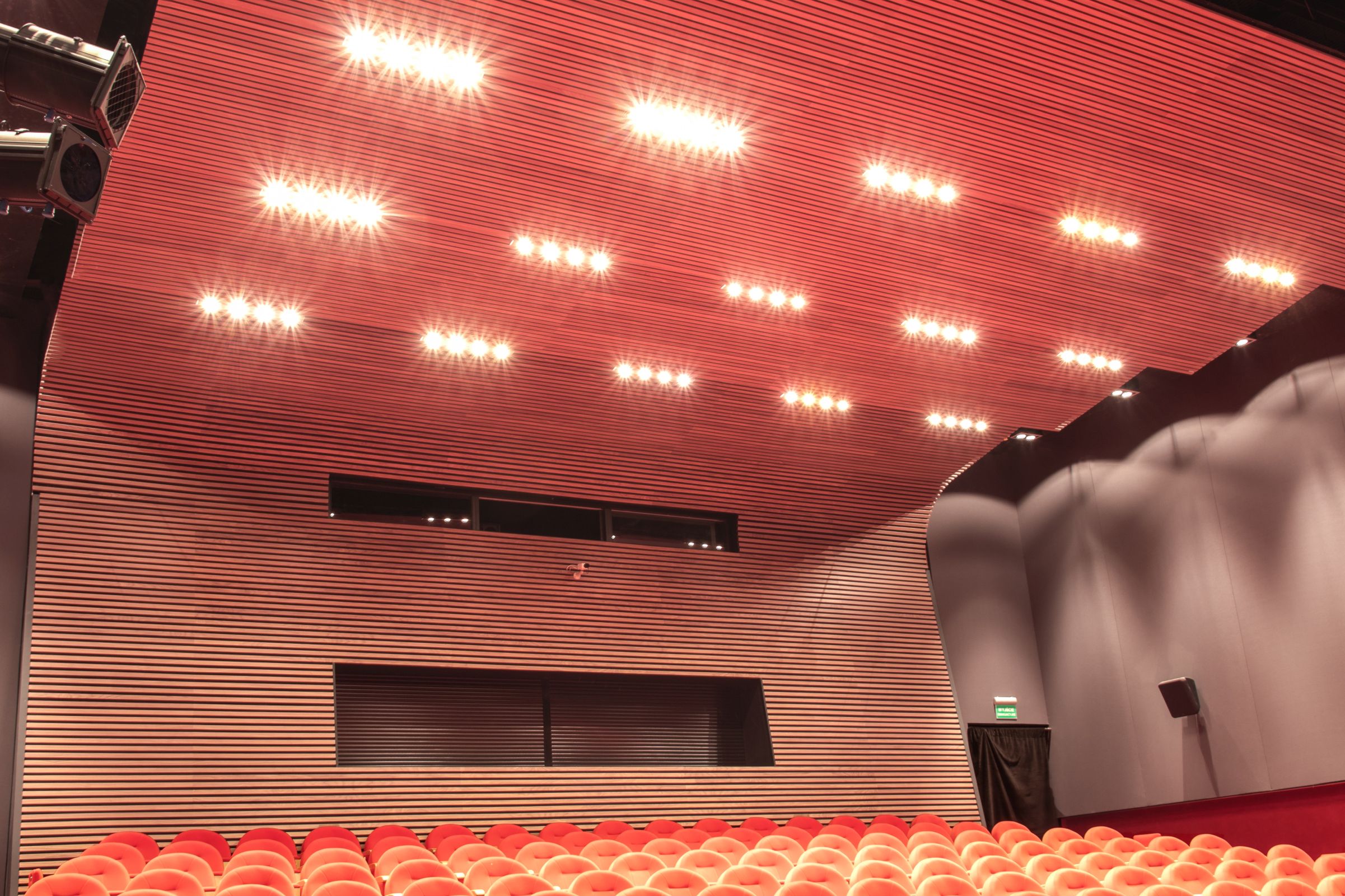

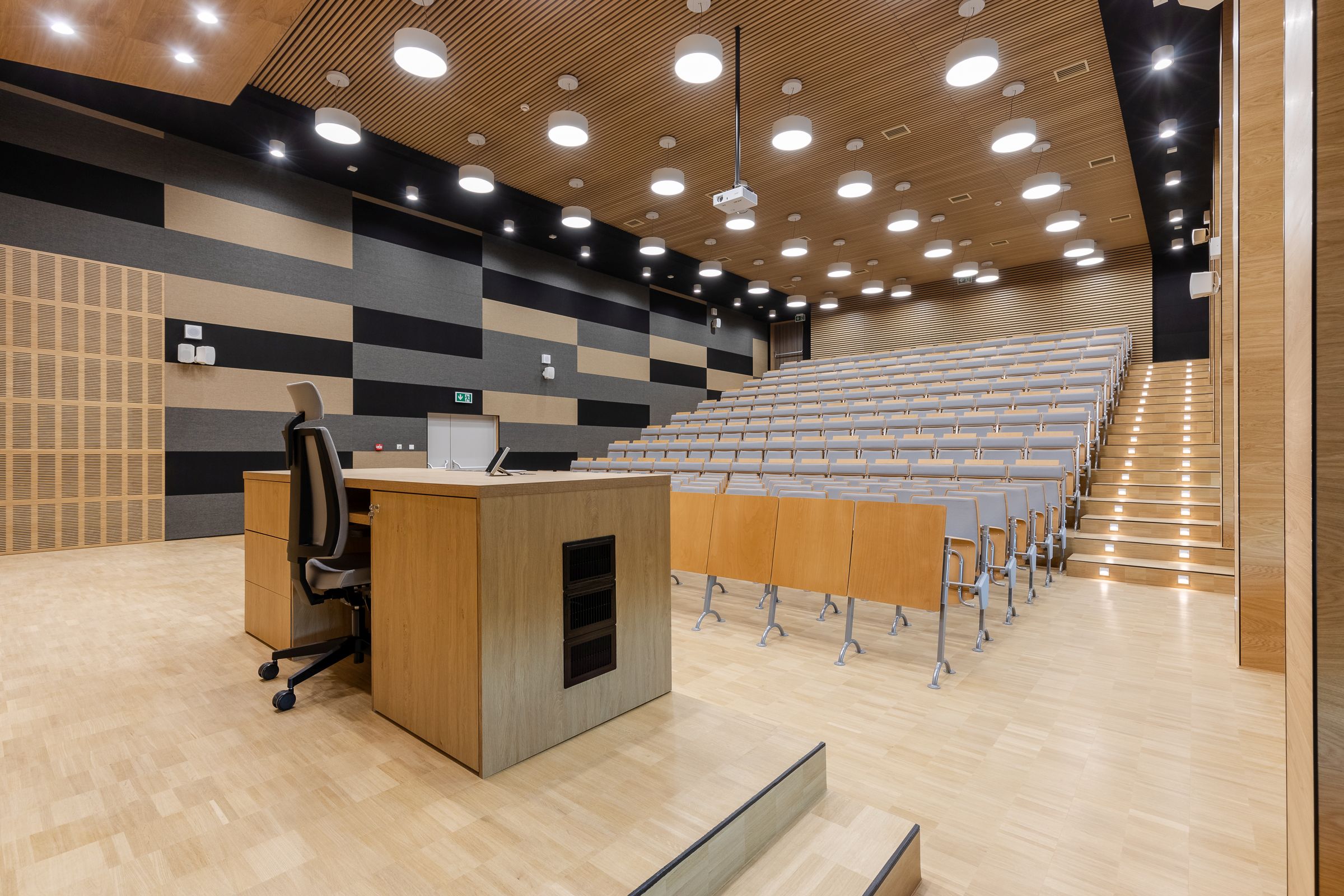

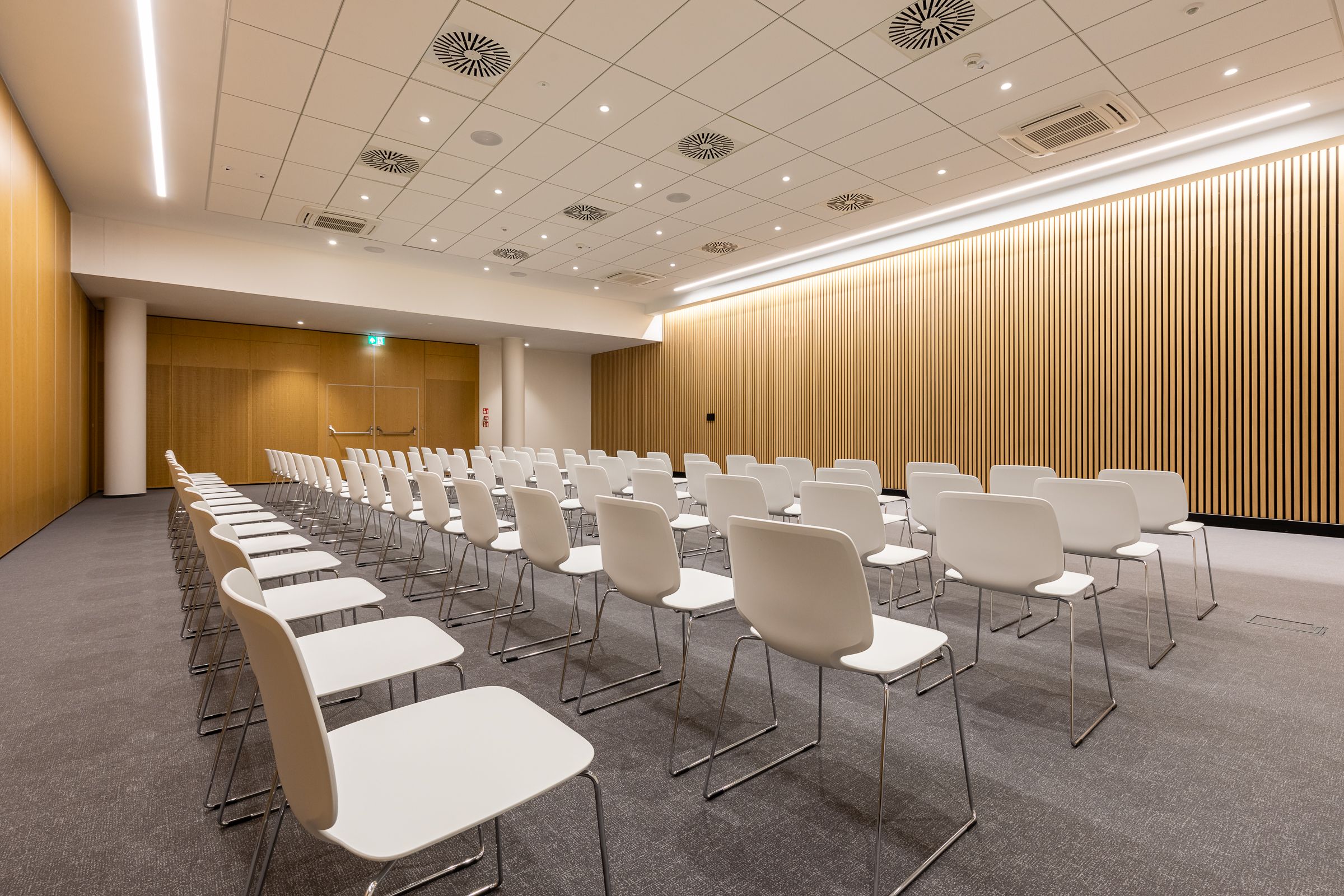

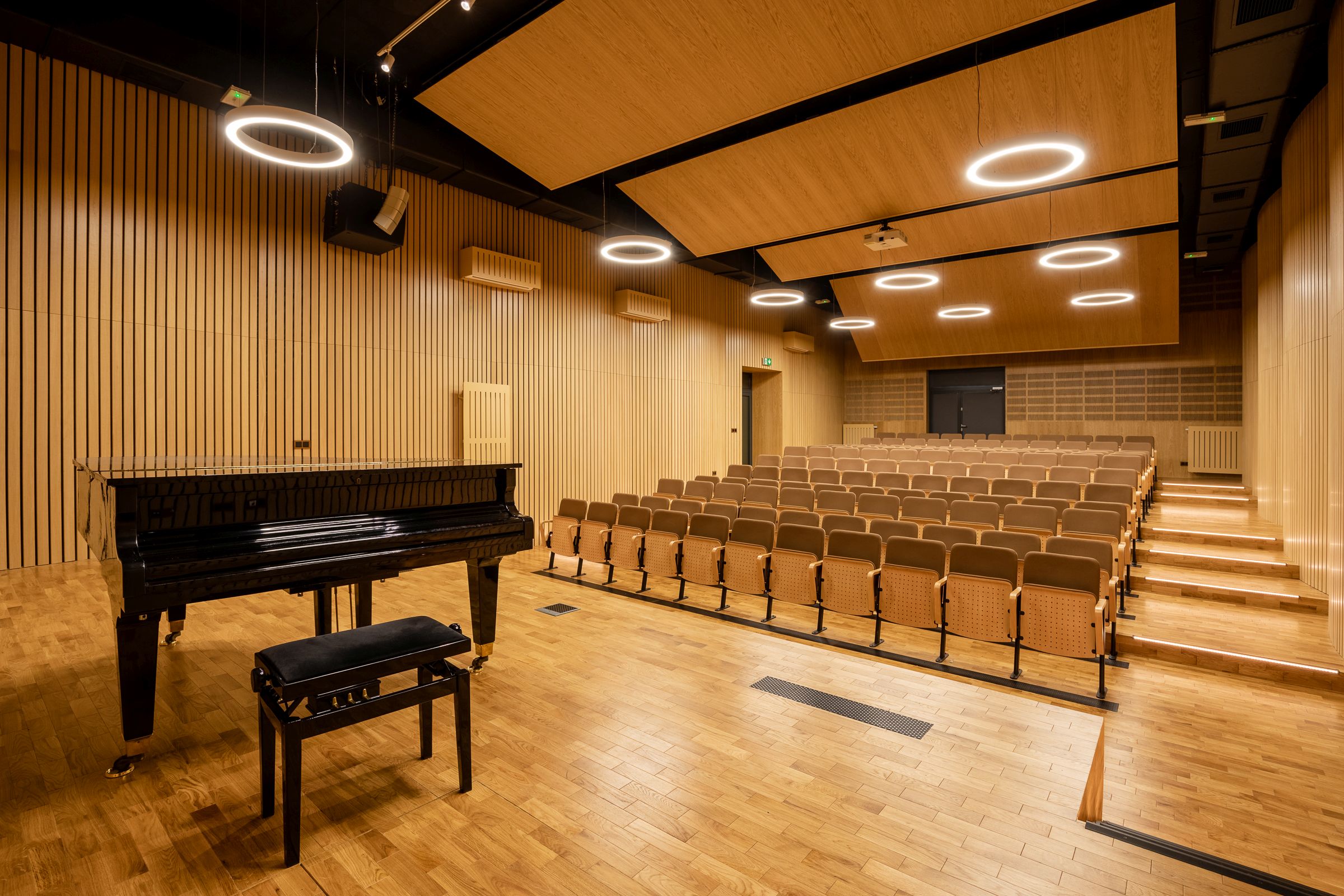

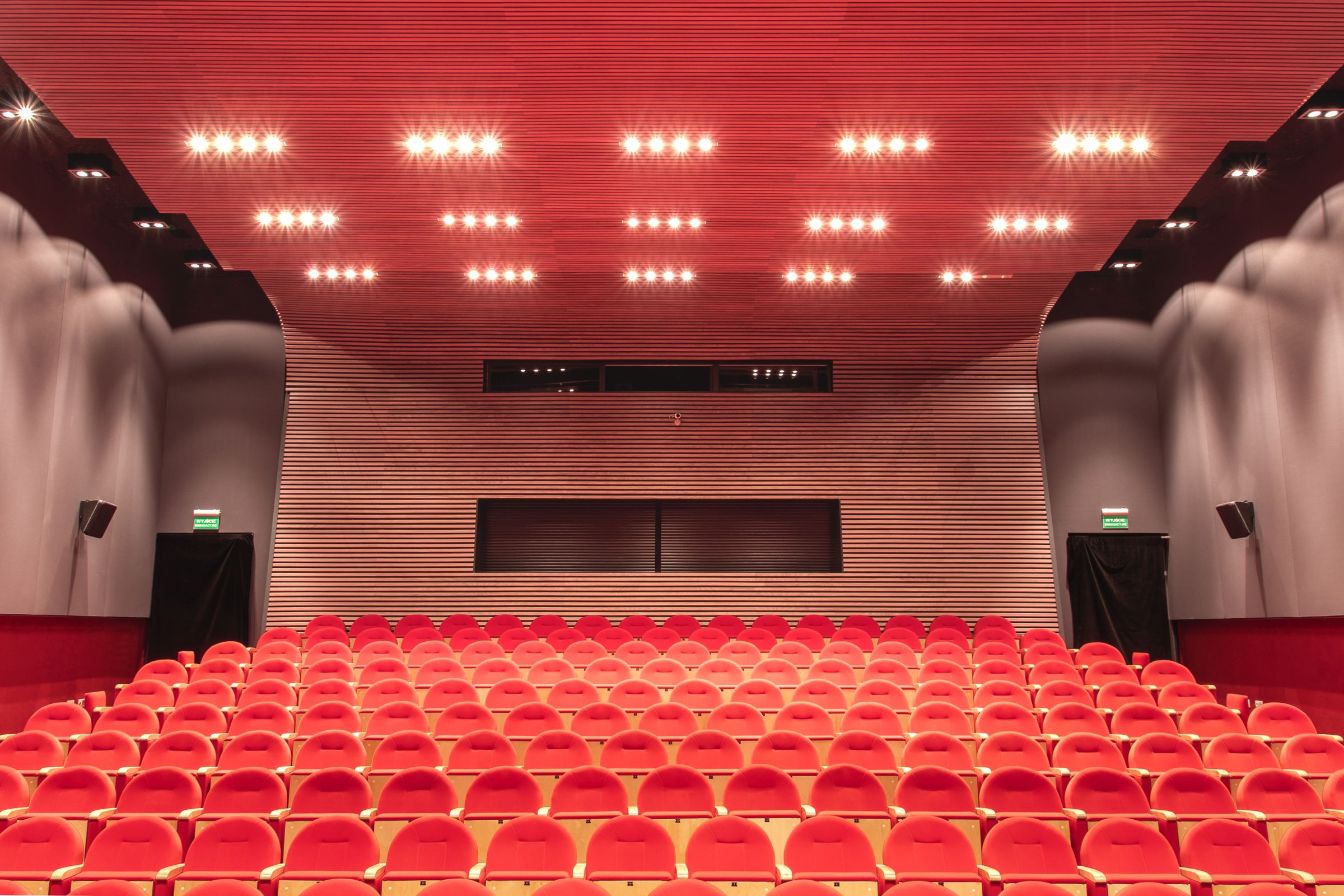

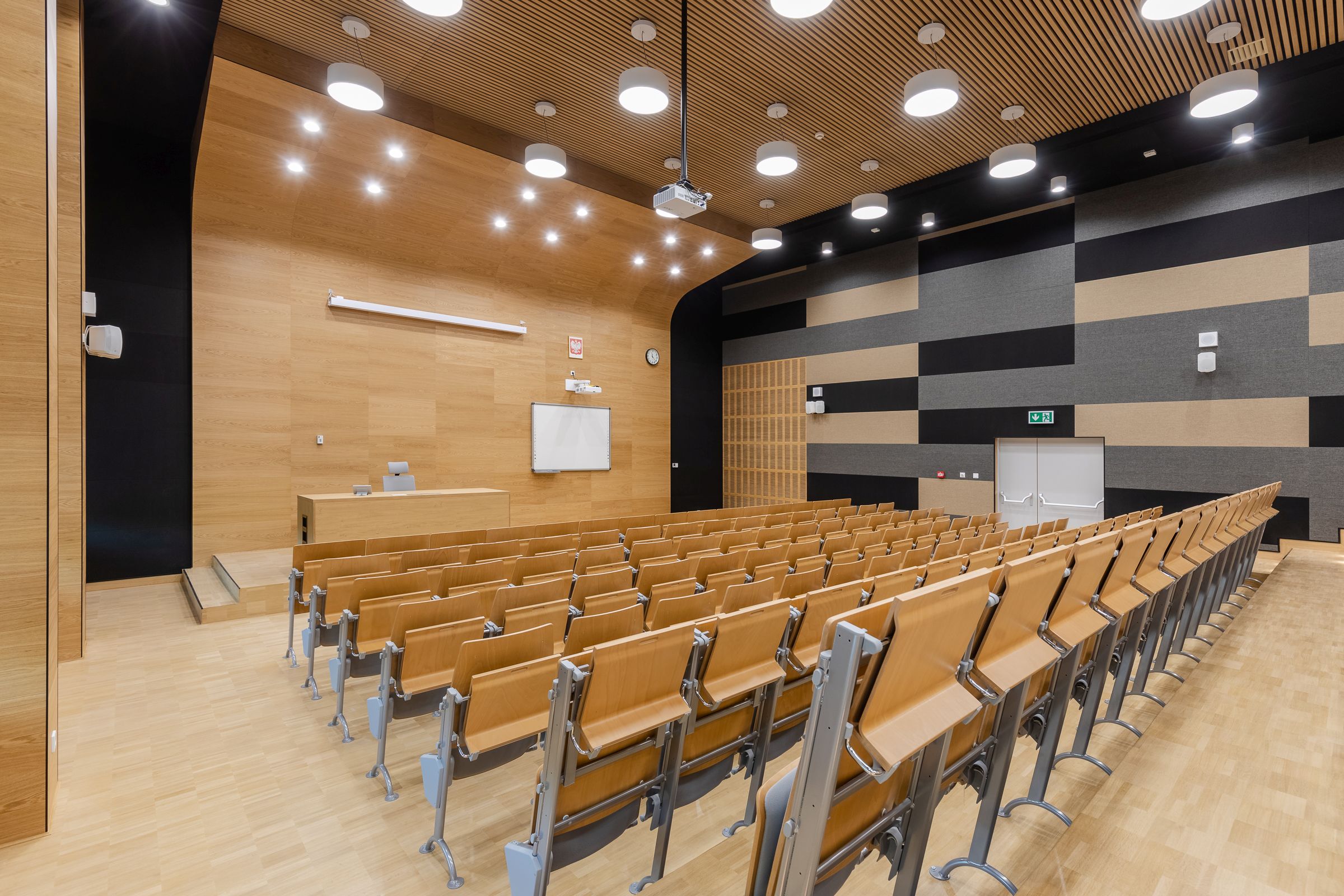

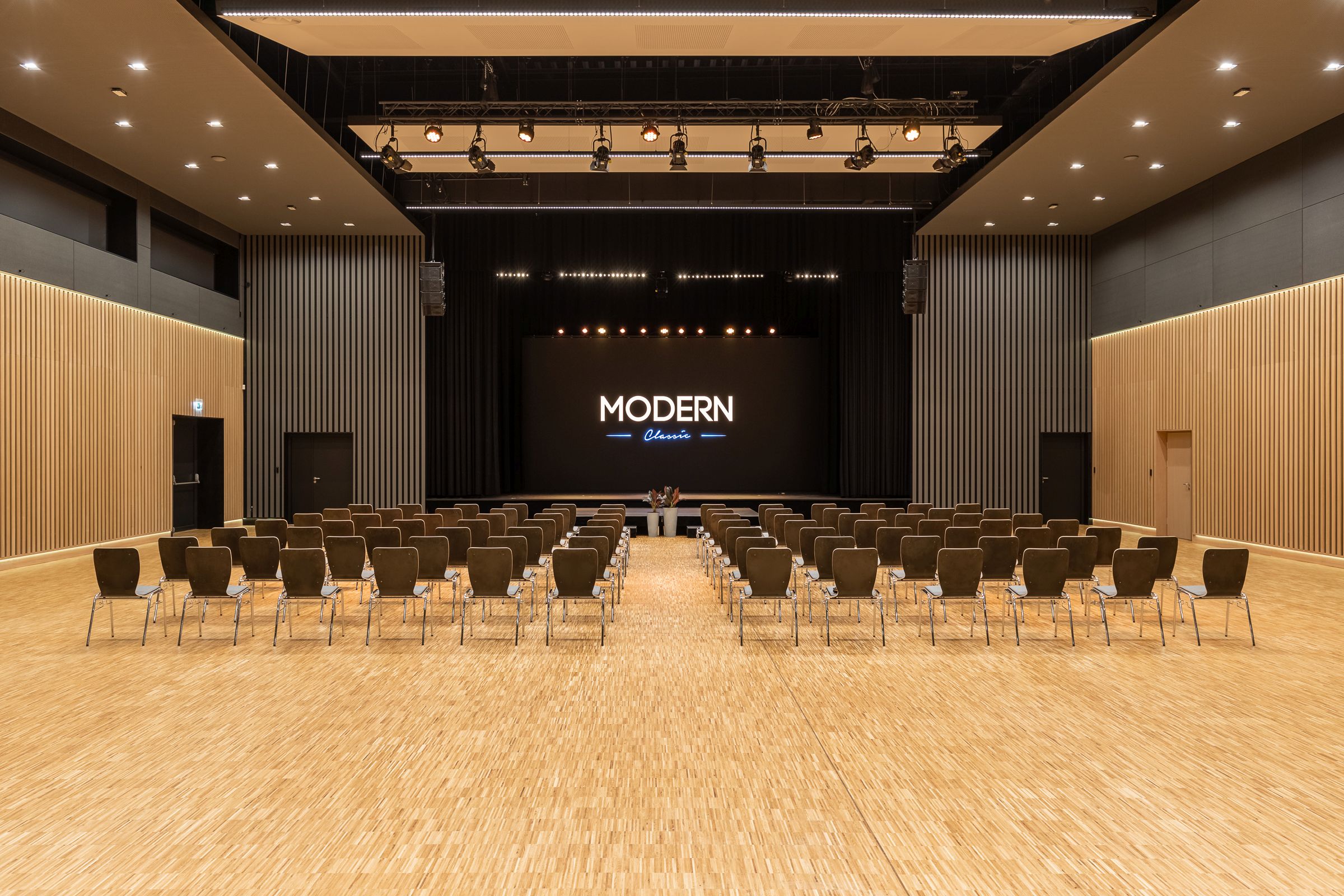

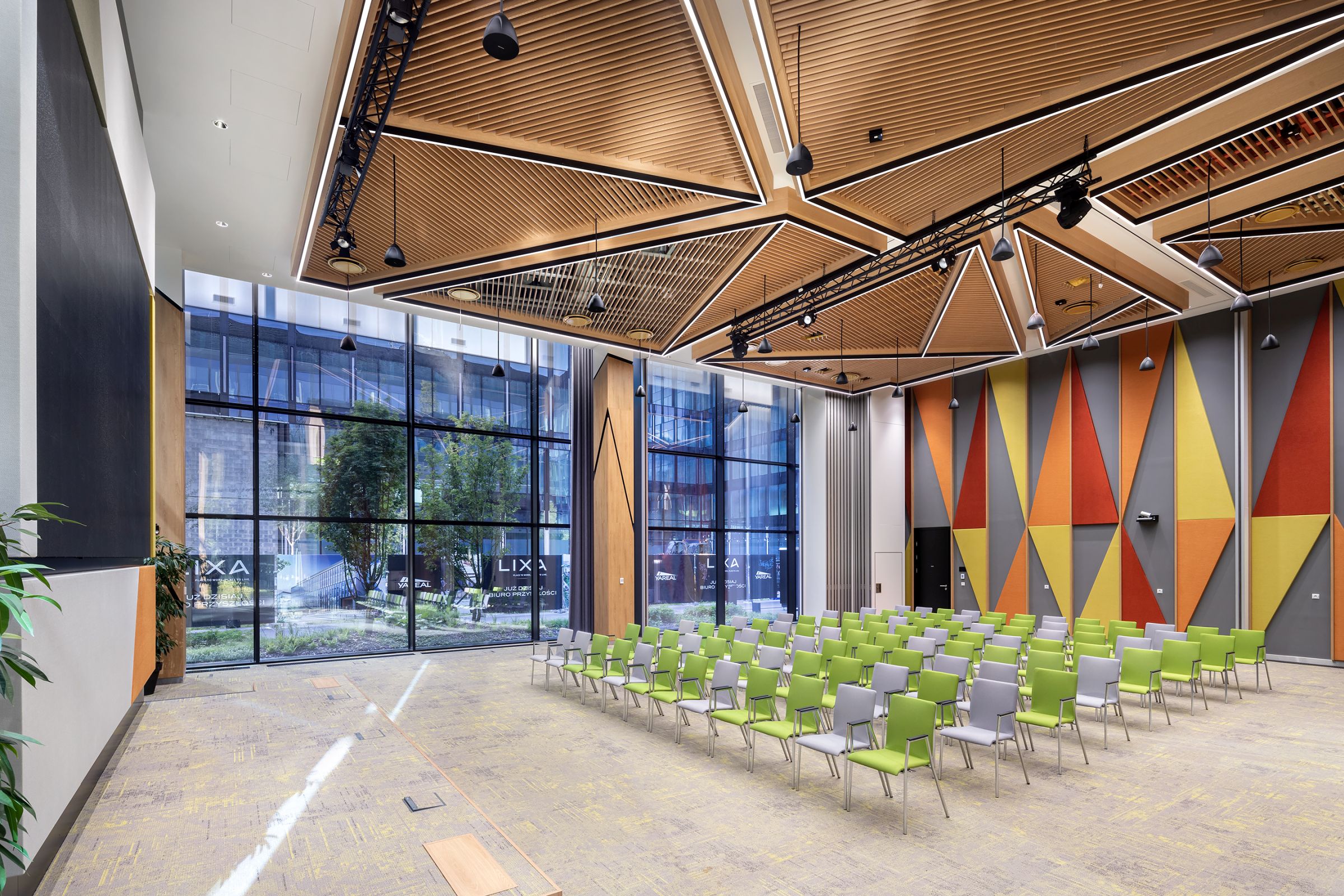

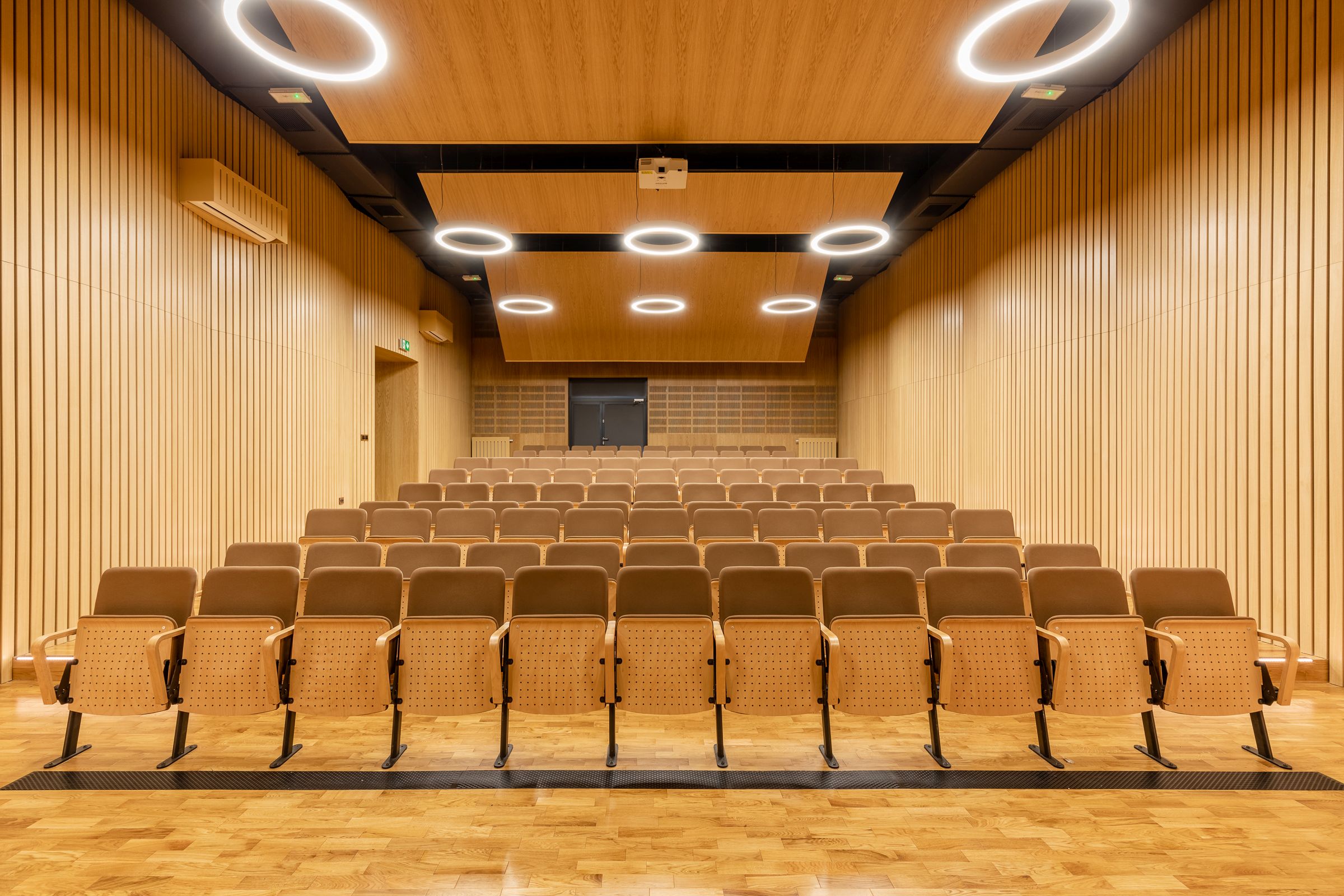

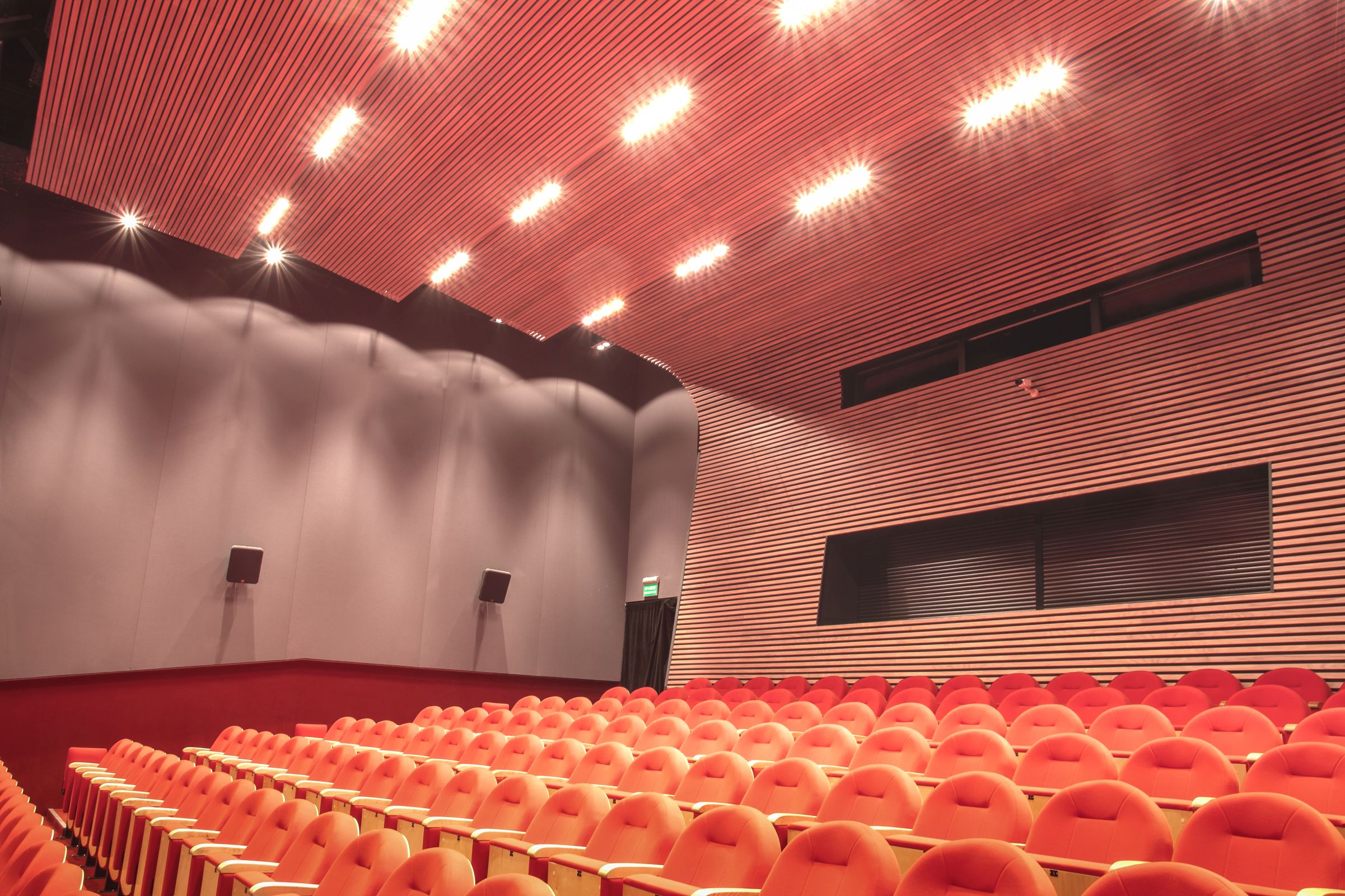

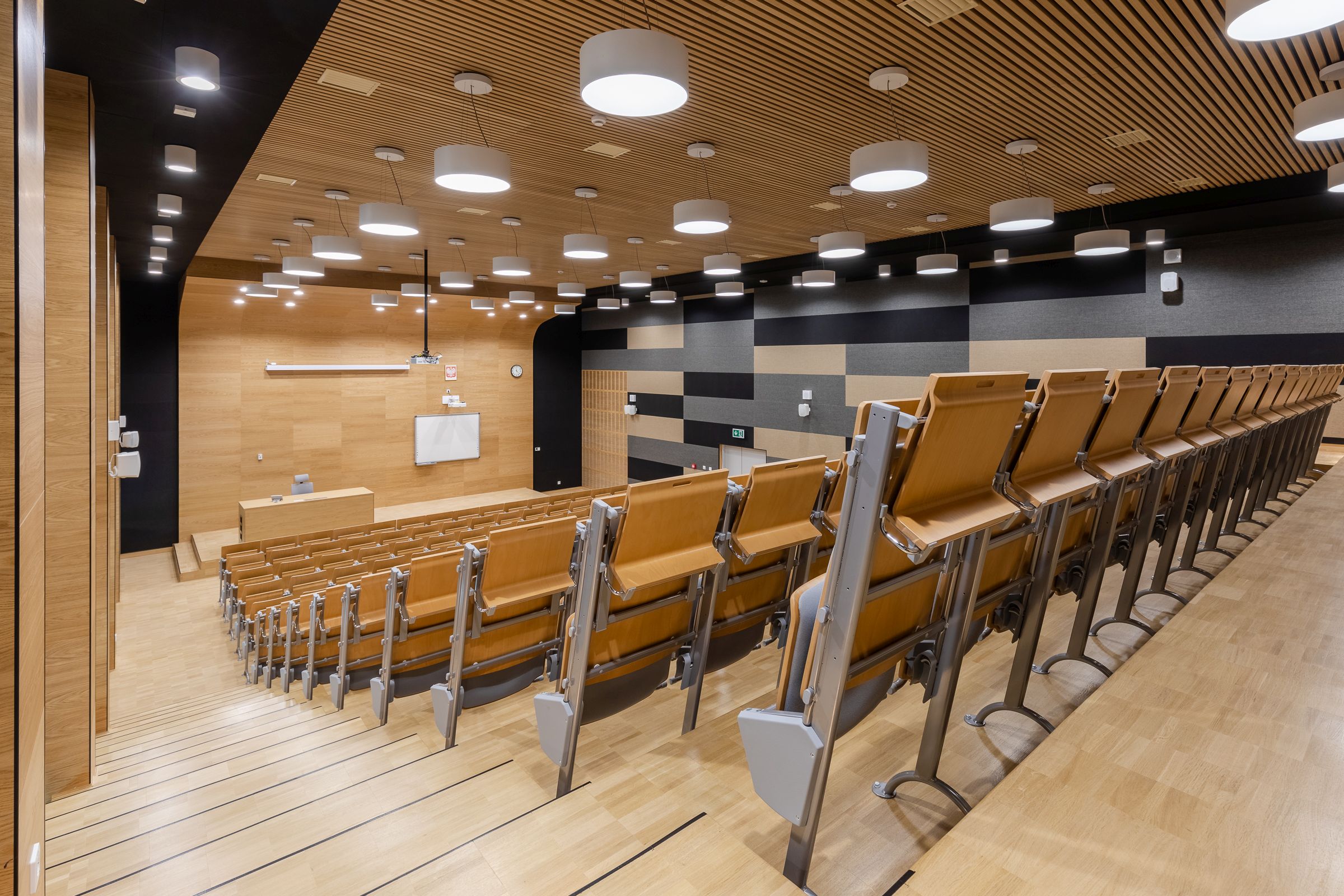

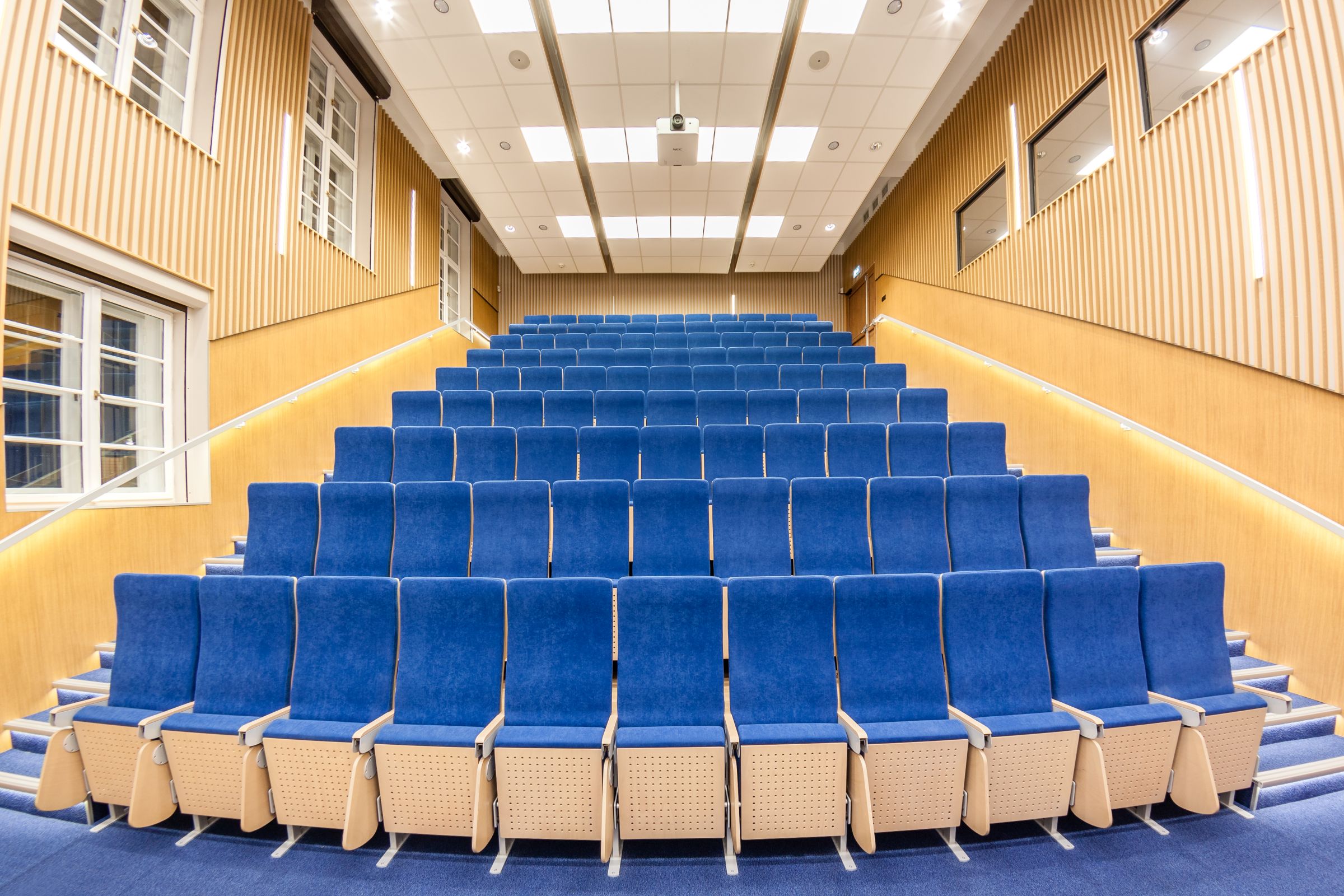

Akustyka w naszych realizacjach:
